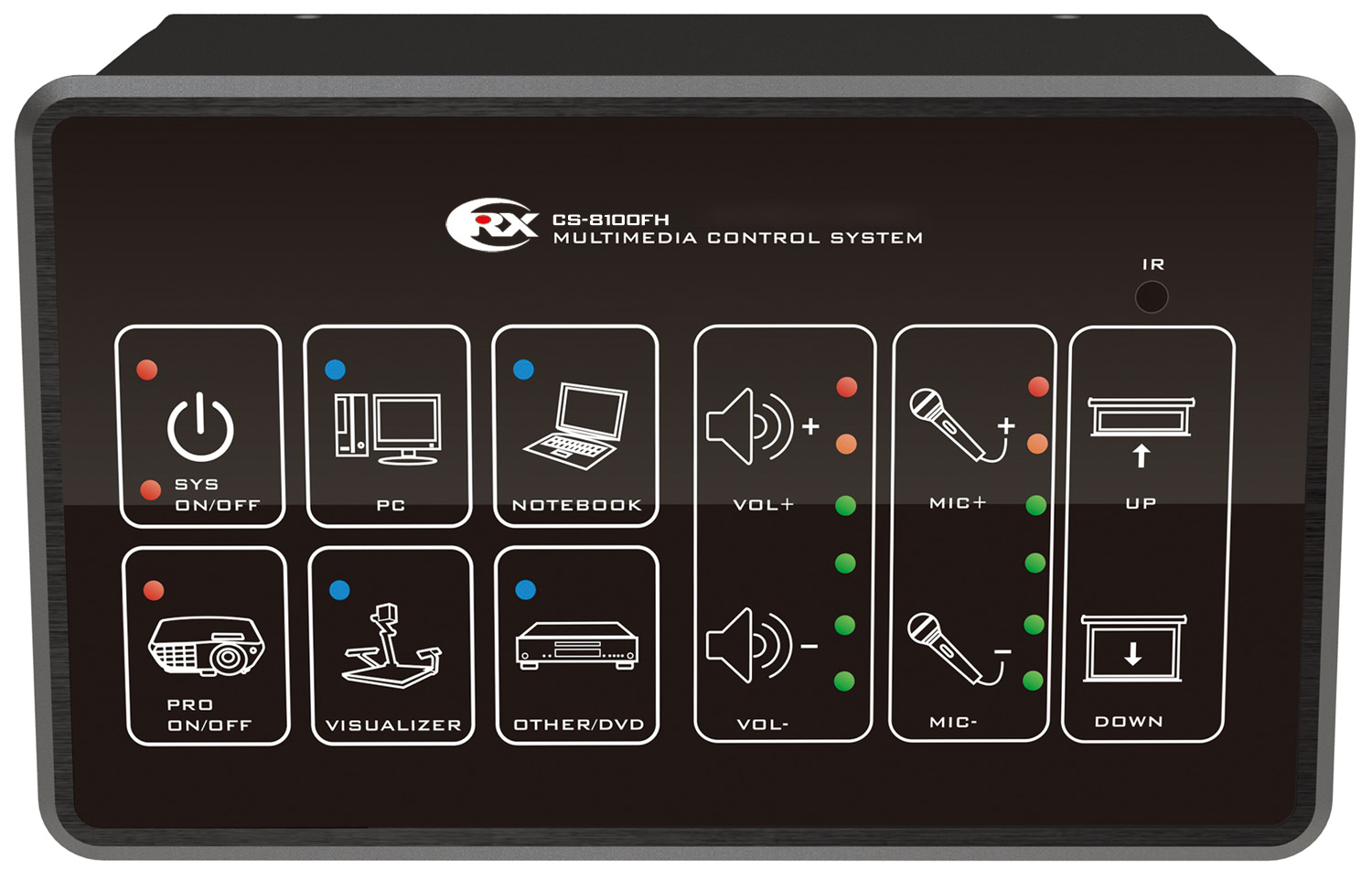

中控主机（HDMI矩阵,一体式教育中控主机） CS-8100FH
.jpg)
功能特点
1. 集成有高清音视频矩阵、电源、红外、串口、网络等模块，
2. 嵌入式安装设计，面板搭配电容触控按键，按键经久耐用，防水防尘。
3. 支持4进2出HMDI矩阵，支持4进2出音频矩阵。
4. 1路麦克风输入/输出，具有32级数码音量调节。
5. 1路红外学习功能，1路可编程RS-232控制功能，手动/自动控制多种品牌投影机。
6. 1路网络接口，实现远程软件平台通过网络控制教室多媒体设备，支持手动/自动控制，支持多台批量同步控制，支持状态直观显示，支持远程记录投影机灯泡使用时间。
7. 2路电源接口，供电投影机和投影幕，可一键式银幕升、降。具有电源保护，自动延时投影机电源保护器，检测投影机灯泡的工作情况，并且自动延时断电。
8. 1路独立电脑开关按键，一键电脑开机/关机。
9. 2路I/O接口，可连接IC卡和电子锁、门状态检测功能，或强驱输出。
10. 配备有强大的软件平台管理功能，可同时实现250台同步控制、管理、维护。
|
型号 |
CS-8100FH |
|
硬件配置 |
性能参数 |
|
视频 |
支持HDMI1.4协议，HDCP1.4协议, DVI1.0协议 |
|
225MHz, 全数字 |
|
|
3.25Gbps,全数字 |
|
|
Normal-PC：1600 x 1200@60_24bit |
|
|
HDPC：1920 x 1200P@ 60_24bit |
|
|
HDTV：1920 x 1080P@60_36bit |
|
|
支持HDMI1.4协议，HDCP1.4协议, DVI1.0协议 |
|
|
音频 |
音频输入/输通道(立体声)：4X2 |
|
音频带宽：80Hz-20KHz |
|
|
失真度：<0.1% |
|
|
高低音数码均衡范围：±3db |
|
|
音频输入阻抗：10KΩ |
|
|
麦克风通道 |
麦克风输入通道：1路 |
|
计算机控制口 |
一路RS232输入控制口 |
|
控制电脑功能 |
具有一路控制电脑口，可以实现在中控控制面板上的电脑开关机 |
|
串口 |
可编程RS-232输出端口：1个 |
|
红外仿真 |
红外输出口：1路 |
|
红外载波范围：38KHz |
|
|
编程IO口 |
2路 |
|
数据功能 |
具有数据下载与保存功能 |
|
电源管理部分 |
主电源输入：220VAC15A |
|
可接入的电动屏幕：1组(max：220V/5A) |
|
|
受控电源组数：1组(单组max：220V/5A) |
|
|
选配网络功能 |
选配网络接口，可实现实现远程控制电教室所有设备，并直观反 |
|
馈显示状态 |
|
|
安装开口尺寸 |
200×120mm |
|
整机尺寸 |
205×124.6×145mm |
