型号

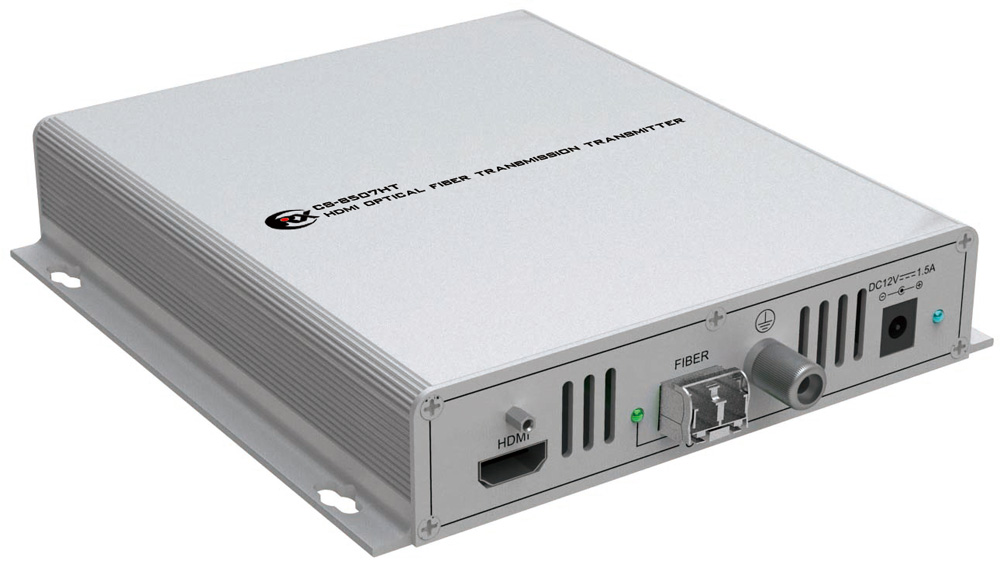

CS-8507HT

HDMI视频输入

接口

HDMI-A接口

支持的协议

兼容HDMI1.4的标准，HDCP1.4协议，DVI1.0协议

像素带宽

225MHz, 全数字

接口带宽

3.25Gbps,全数字

最大支持分辨

HDPC: 1920 x 1200P@ 60_24bit

HDTV: 1920 x 1080P@60_36bit

信号类型

HDMI 1.4 / T.M.D.S. 全数字信号

信号强度

T.M.D.S.  +/- 0.4Vpp

最小/最大电平

T.M.D.S.  2.9V/3.3V

输入阻抗

50Ω

音频信号

音频输入

1路模拟立体声输入，3.5MM耳机座

频率响应

20Hz - 20KHz  ±0.05db

输入电平

2Vrms(最大)

串口控制

串口控制接口

3位3.8mm凤凰座

信号类型

数字

电平类型

RS-232电平

信号方向

双向通信

波特率

Min:4800bps     Max:115200bps

数据位

8位

停止位

1位

校正位

None

流控制

None

电平延时

500 ns

电平峰值

+/-15V

HDMI监视输出口

接口

HDMI-A接口

支持的协议

兼容HDMI1.4的标准，HDCP1.4协议，DVI1.0协议

像素带宽

225MHz , 全数字

接口带宽

3.25Gbps，全数字

最大支持分辨率

HDPC: 1900 x 1200@60Hz; HDTV: 1920 x 1080P@60Hz

信号类型

HDMI 1.4 / T.M.D.S. 全数字信号

信号强度

T.M.D.S.  +/- 0.4Vpp

最小/最大电平

T.M.D.S.  2.9V/3.3V

阻抗

50Ω

输出部分

光纤输出接口

LC  connector

光纤类型

Multimode/Single Mode（可选）

波长

Multimode 850nm /Single Mode: 1310-1620nm(可选)

多模光纤规格

50/125μm

单模光纤规格

9/125μm

接口带宽

正向：10.2Gbps，反向：3.125Gbps

位时钟抖动

<0.15 Tbit

位上升时间

<0.3Tbit (20%--80%)

位下降时间

<0.3Tbit (20%--80%)

建议最大输出距离

OM3多模光纤：小于500米，在1920 x 1080p@60Hz时

单模光纤：2-20千米，在1920 x 1080p@60Hz时

规格

电源

电源适配器，12VDC/1.5A

最大功耗

5W

温度

储存、使用温度: -20℃～ +70°C

湿度

储存、使用湿度:10% ～90%

尺寸（L x W x H）

162 x 195 x 35mm
