型号

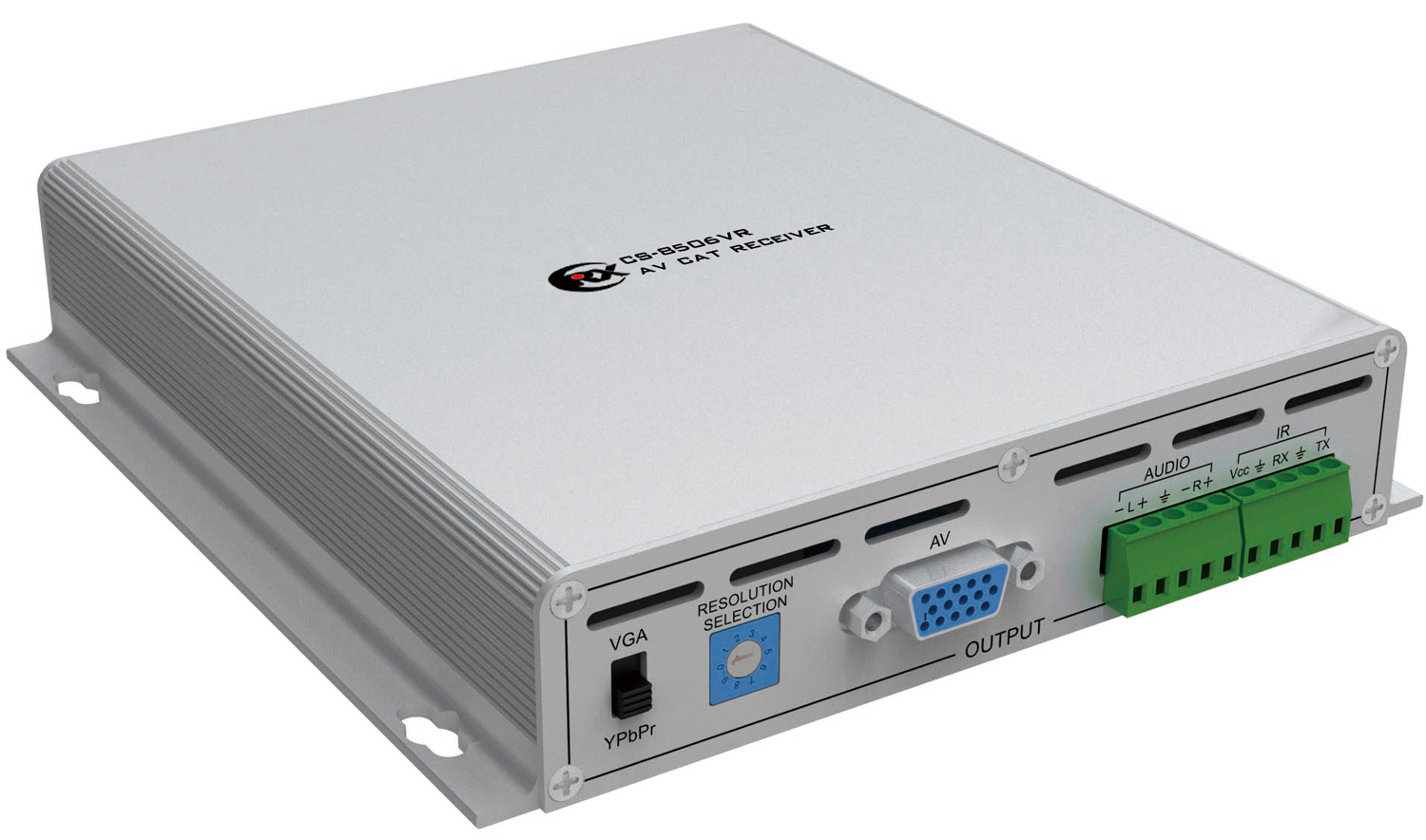

CS-8506VR

VGA视频输出

接口

15-pinDB母接口

带宽

330MHz

信号类型

RGBHV

增益

0 dB

信号强度

0.63Vpp - 0.9Vpp

800 x 600@60Hz; 1024 x 768@60Hz

1280 x 720@60Hz; 1280 x 768@60Hz

输出分辨率

1280 x 1024@60Hz; 1400 x 1050@60Hz

1440 x 900@60Hz; 1600 x 1200@60Hz

1920 x 1080p@60Hz; 1920 x 1200@60Hz

阻抗

50Ω

回波损耗

<-30dB@5MHz

复合视频CV

分量视频YPbPr视频输出

接口

HD-DB15母接口

信号类型

复合视频CV/分量视频YPbPr

增益

0 dB

带宽

CV: 150MHz @ -3dB

YPbPr: 350 MHz @ -3dB

微分相位误差

0.1°，3.58-4.43MHz

微分增益误差时

0.1%，3.58-4.43MHz

信号强度

1Vpp：复合视频（CVBS）

1Vpp：分量视频中的Y

0.3Vpp：分量视频中的PbPr/CbCr

最小/最大电平

模拟信号：-2V/+2V

输出阻抗

75 Ω

回波损耗

<-30dB@5MHz

音频信号

接口

5位3.8mm凤凰座

增益

0 dB

频率响应

20 Hz ~ 20 KHz

总谐波失真+噪声

0.01% @ 1KHz （额定电压下）

信噪比（S/N ）

>80dB at Vin=0 V

共模抑制比（CMRR）

>75dB@:20 Hz ~ 20 kHz

信号类型

立体声(非平衡接法)

阻抗

输入：>10kΩ(平衡或/非平衡接法)

输出：50Ω(非平衡接法)

最大输入电平

+19.5dBu, （平衡或非平衡接法）

增益误差

±0.1dB @20 Hz ~ 20 kHz

IR红外

接口

3位3.8mm凤凰座

信号类型

输入：数字

输出：数字

电平类型

PLL电平

波长

850nm

载波频率

38KHz

RS-232

接口

3位3.8mm凤凰座

信号类型

数字

电平类型

RS-232电平

信号方向

双向通信

波特率

Min:4800bps     Max:115200bps

数据位

8位

停止位

1位

校正位

None

流控制

None

电平延时

500 ns

电平峰值

+/-15V

HDBaseT输入接口

接口

高速RJ45

传输距离

使用CAT5e/6屏蔽线可达100m

规格

电源

电源适配器，12VDC/1.5A

最大功耗

4W

温度

储存、使用温度: -20℃～ +70℃

湿度

储存、使用湿度:10% ～90%

尺寸（L x W x H）

162 x 195 x 35mm
