高清发送器（多格式分量视频（CV,Y/C,YPbPr,VGA,DVI,HDMI）双绞线传输发送器）CS-8506AT
.jpg)

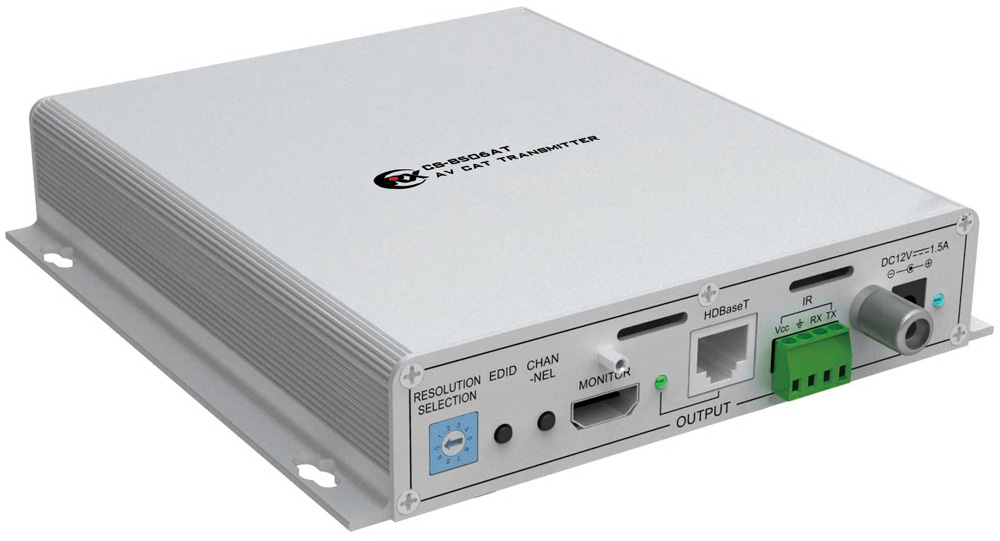

产品概述
多格式音视频网络延长器，通过单根CAT5e/6屏蔽双绞线传输多种格式的视频信号，传输距离到达100米，实现项目应用高清视频信号远距离传输。
功能特点
1. 1路DVI-D接口DVI视频信号输入。
2. 1路HDMI-A接口HDMI视频信号输入。
3. 1路VGA接口Video、S-video、YPbPr(YCbCr)、VGA(RGBHV)、视频信号输入。
4. 1路HDMI-A接口HDMI监视输出。
5. 支持HDMI 1.3、HDCP1.3以及DVI 1.0协议。
6. 支持双向红外，RS-232传输。
7. 可通过串口指令或面板拨码更改输出分辨率。
8. 可通过串口指令或面板按键选择视频源。
9. 支持视频缩放、降噪，去隔行处理，亮度、对比度调整，分辨率可倍线到1920 x 1080P@60Hz。
|
型号 |
CS-8506AT |
|
HDMI视频输入 |
|
|
接口 |
HDMI-A接口 |
|
支持的协议 |
HDMI1.3a, HDCP1.3, EDID1.4 |
|
像素带宽 |
225MHz, 全数字 |
|
接口带宽 |
3.25Gbps, 全数字 |
|
最大支持分辨 |
HDPC: 1920 x 1200P@60_24bit |
|
HDTV: 1920 x 1080P@60_36bit |
|
|
信号类型 |
HDMI1.3A / T.M.D.S.全数字信号 |
|
信号强度 |
T.M.D.S. +/-0.4Vpp |
|
最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
|
阻抗 |
50Ω |
|
DVI视频输入 |
|
|
支持的协议 |
DVI1.0, EDID1.4 |
|
像素带宽 |
225MHz, 全数字 |
|
接口带宽 |
3.25Gbps, 全数字 |
|
接口 |
DVI-D接口 |
|
信号类型 |
DVI-D全数字T.M.D.S.信号 |
|
最大支持分辨 |
HDPC: 1900x1200@60Hz |
|
HDTV: 1920x1080P@60Hz |
|
|
信号强度 |
T.M.D.S.+/-0.4Vpp |
|
最小/最大电平 |
T.M.D.S.2.9V/3.3V |
|
阻抗 |
50Ω |
|
模拟CV视频输入 |
|
|
制式 |
NTSC、PAL、SECAM |
|
信号类型 |
复合视频(CVBS) |
|
接口 |
DB15公座转RCA母头(定制线) |
|
信号强度 |
1V p-p: 复合视频(CVBS) |
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
阻抗 |
75Ω |
|
支持视频输入格式 |
480i/NTSC;480P/NTSC;576i/PAL;576P/PAL |
|
模拟YC视频输入 |
|
|
制式 |
NTSC、PAL、SECAM |
|
信号类型 |
S-VIDEO |
|
接口 |
DB15公座转S端子(定制线) |
|
信号强度 |
1VPP(标准值), 0.7VPP-1.6VPP |
|
阻抗 |
75Ω |
|
支持视频输入格式 |
480i/NTSC;480P/NTSC;576i/PAL;576P/PAL |
|
模拟YUV视频输入 |
|
|
制式 |
NTSC、PAL、SECAM |
|
信号类型 |
S-VIDEO |
|
接口 |
DB15公座转S端子(定制线) |
|
支持视频输入格式 |
480i/NTSC;480P/NTSC;576i/PAL;576P/PAL; |
|
720P/NTSC;1080i/PAL |
|
|
信号强度 |
1Vpp:(分量视频中的Y)0.3Vpp:(分量视频中的 |
|
PbPr/CbCr) |
|
|
最小/最大电平 |
模拟信号: -2V/+2V |
|
阻抗 |
75Ω |
|
模拟VGA视频输入 |
|
|
信号类型 |
RGBHV |
|
接口 |
DB15母接口 |
|
阻抗 |
75Ω |
|
支持输入分辨率 |
800 x 600@60Hz; 1024 x 768@60Hz |
|
1280 x 720@60Hz; 1280 x 768@60Hz |
|
|
1280 x 1024@60Hz; 1400 x 1050@60Hz |
|
|
1440 x 900@60Hz; 1600 x 1200@60Hz |
|
|
1920 x 1080P@60Hz; 1920 x 1200@60Hz |
|
|
输入VGA行场 |
|
|
输入电平 |
4.0V-5.0Vpp |
|
输入阻抗 |
510Ω |
|
输出阻抗 |
75Ω |
|
音频信号 |
|
|
音频输入 |
1 路模拟立体声输入，3.5MM耳机座 |
|
频率响应 |
20Hz～20KHz,±0.05dB |
|
输入电平 |
2Vrms（最大） |
|
串口控制 |
|
|
串口控制接口 |
RS-232（3.5MM耳机座） |
|
波特率 |
110-115200bps |
|
红外控制 |
|
|
红外控制 |
IR(3.5MM耳机座) |
|
IR 频率 |
38KHz |
|
HDMI 监视输出 |
|
|
支持的协议 |
HDMI1.3a, HDCP1.3, EDID1.4 |
|
像素带宽 |
225MHz, 全数字 |
|
接口带宽 |
3.25Gbps, 全数字 |
|
信号强度 |
T.M.D.S.+/-0.4Vpp |
|
最小/最大电平 |
T.M.D.S.2.9V/3.3V |
|
阻抗 |
差分100Ω |
|
支持输出及监视分辨率 |
800 x 600@60Hz; 1024 x 768@60Hz |
|
1280 x 720@60Hz; 1280 x 800@60Hz |
|
|
1280 x 1024@60Hz; 1366 x 768@60Hz |
|
|
1440 x 900@60Hz; 1600 x 900@60Hz |
|
|
1920 x 1080P@60Hz |
|
|
HDBaseT输出接口 |
|
|
接口 |
高速RJ45 |
|
传输距离 |
使用CAT5e/6屏蔽线可达100米 |
|
规格 |
|
|
电源 |
DC 12V/1.5A |
|
最大功耗 |
11.5W |
|
尺寸（L x W x H） |
162 x 155 x 35mm |
