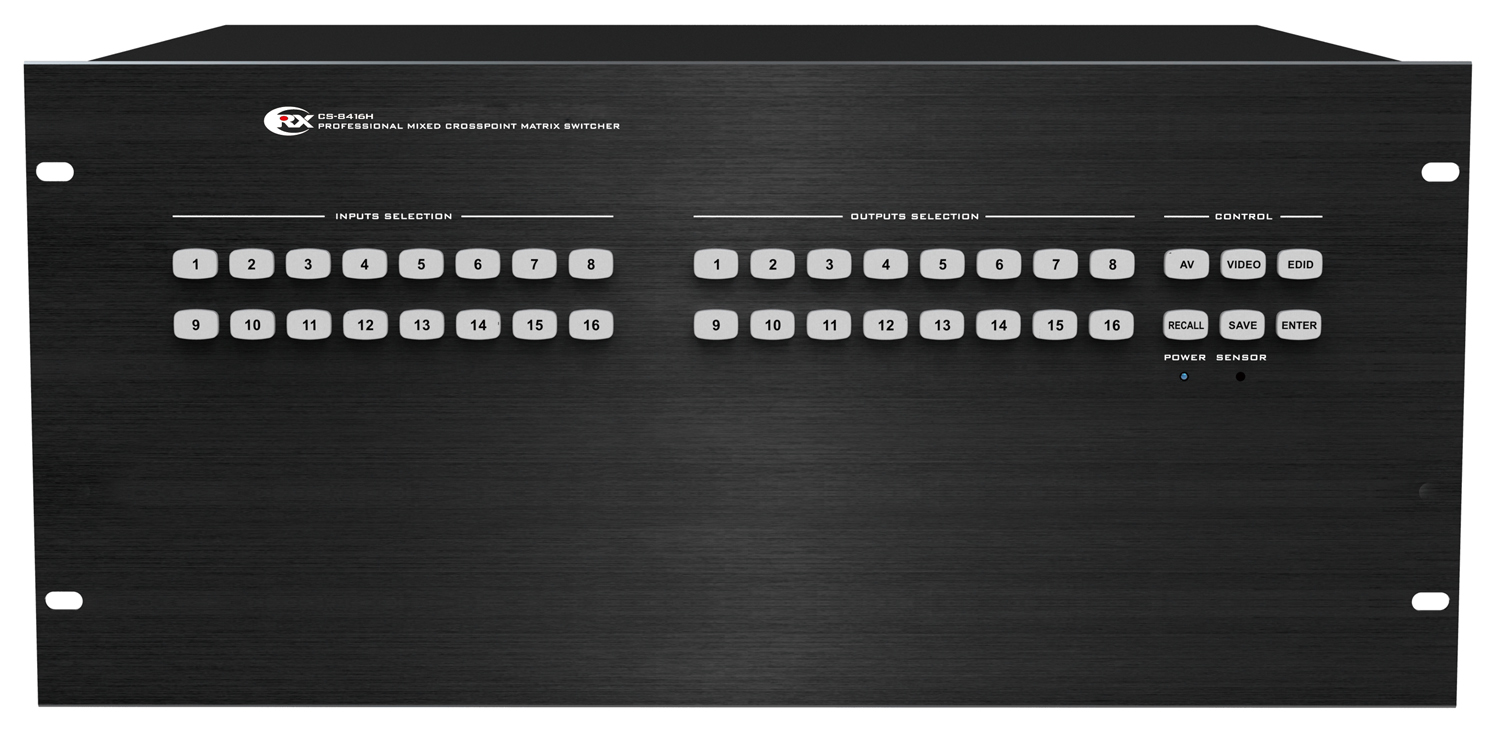

高清混插矩阵（16进16出4路板卡高清混合矩阵）CS-8416H
.jpg)
产品概述
全数字无缝切换矩阵器，采用全数字高性能的硬件设计，支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。由于采用无线切换技术，实现切换过程无闪烁、无黑屏、无抖动、无裂缝；解决了传统的矩阵切换器在切换过程中产生的裂缝、抖动等问题，广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
功能特点
1. 输入输出：最大支持16路信号输入，16路信号输出。
2. 插卡式结构：输入信号支持S-Video、VIDEO、YPbPr、VGA、DVI, HDMI、SDI、Fiber(光纤)、双绞线(HDBaseT)， 输出信号支持HDMI、DVI、SDI、VGA 、VIDEO、YPbPr、双绞线(HDBaseT)、Fiber(光纤)。卡片式机构，极其容易扩展或更换。
3. 支持内嵌双向红外和RS-232控制信号切换功能（需配合双绞线或FB板卡及相应的传输器）。
4. 支持HDCP管理，可设置加密和解密HDCP内容，确保信号源正常显示。
5. 支持EDID管理，可存储8组EDID数据。允许读取输出设备EDID或存储的EDID并应用到 任意输入卡上，可以通过串口将EDID码发送到EDID存储区，可以通过串口读出当前输出口的EDID码。
6. 具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；并可保存和调用10个切换状态。
7. 支持正向高速通道和内嵌控制信号分离切换模式。
8. 支持全高清：HDPC:1920 x 1200P@60_24bit；HDTV:1920 x 1080P@60_36bit。
9. 豪华水晶按键并带有发光指示功能，当前切换信息能直接通过LCD屏获得，操作便捷。
10. 具有2路RS-232通讯接口。
11. 具有1路网络端口，可以通过以太网远程控制。
12. 内置国际通用电源。
|
型号 |
CS-8416H |
|
接口 |
|
|
可接输入卡 数量 |
4 |
|
可接输出卡 数量 |
4 |
|
输入路数 |
16 |
|
输出路数 |
16 |
|
支持输入插卡类型 |
CS-8204HR，CS-8204DR，CS-8204CR， |
|
CS-8204TR，CS-8204SR，CS-8204GR |
|
|
CS-8204HC，CS-8204DC，CS-8204TC， |
|
|
CS-8204CC ，CS-8204SC，CS-8204GC |
|
|
接口带宽 |
3.25Gbps，全数字 |
|
串口控制 |
|
|
数量 |
1 |
|
串行控制接口 |
RS-232，9-针母 D型 接口 |
|
波特率与协议 |
波特率：9600，数据位：8位；停止位：1，无奇偶校验位 |
|
串行控制口结构 |
2 = TX，3 = RX，5 = GND |
|
以太网控制 |
|
|
以太网控制接口 |
RJ-45母接口 |
|
以太网控制协议 |
TCP/IP |
|
以太网控制速率 |
自适应10M/100M，全双工或半双工 |
|
规格 |
|
|
电源 |
100V AC ~ 240V AC，50/60 Hz，国际自适应电源 |
|
最大功耗 |
109W |
|
产品重量 |
10.3Kg |
|
储存、使用温度 |
-20℃～ +70℃ |
|
储存、使用湿度 |
20%～80%相对湿度，无结露 |
|
机箱尺寸 |
5U |
|
平均故障间隔时间 |
30,000 小时 |
|
尺寸（L x W x H） |
484 x 356 x 220mm |
