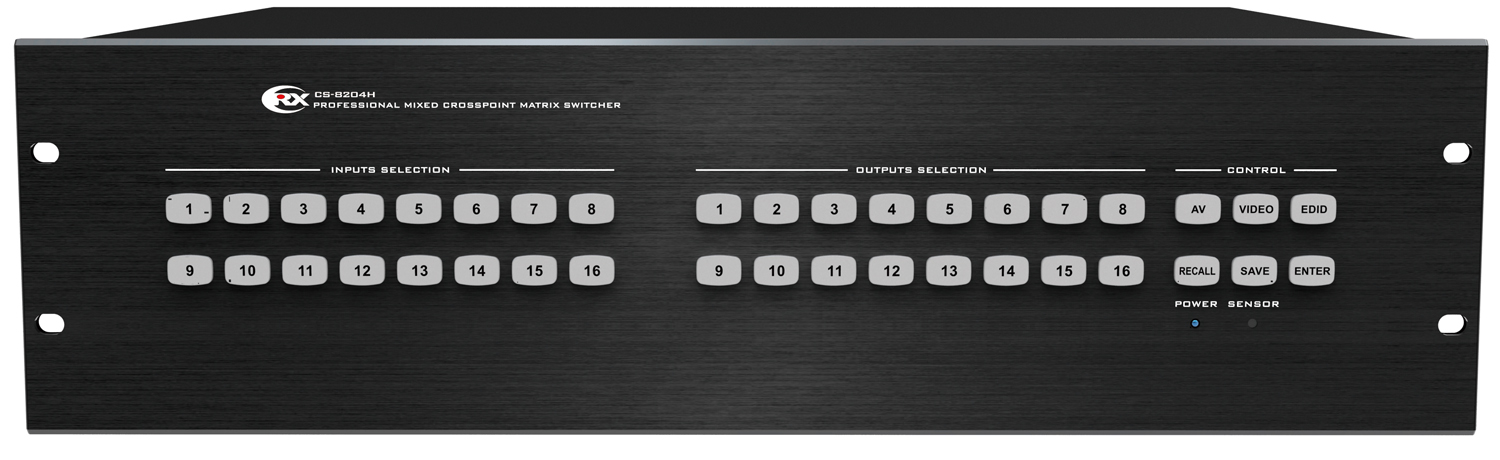

高清混插矩阵（智能混合矩阵切换器—8路）CS-8204H
.jpg)
产品概述
智能高清混插切换矩阵器，支持高清DVI、HDMI、SDI和标清VIDEO、VGA、YPbPr等视频信号输入和输出，并支持双向RS-232、双向IR信号分配切换功能。由于采用无线切换技术，支持DVI和HDMI实时无缝切换输出，实现切换过程无闪烁、无黑屏、无抖动、无裂缝；解决了传统的矩阵切换器在切换过程中产生的裂缝、抖动等问题，广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
功能特点
1. 板卡插卡式结构，极其容易扩展或更换。
2. 支持分量、DVI，HDMI，双绞线(HDBaseT)，Fiber(光纤)、SDI板卡插入。
3. 最大支持4块板卡插入，支持4路或8路信号输入，4路或8路信号输出。
4. 信号输入包括VIDEO、VGA、YPbPr、DVI, HDMI、3G-SDI、Fiber(光纤)、双绞线(HDBaseT) 。
5. 信号输出包括VIDEO、VGA、YPbPr、DVI, HDMI、3G-SDI、Fiber(光纤)、双绞线(HDBaseT)。
6. 其中DVI和HDMI板卡具有实时无缝切换输出功能。
7. 支持双向RS-232、双向IR信号分配切换功能(需配合双绞线或光纤板卡及相应的传输器)。
8. 支持HDCP管理，可设置加密和解密HDCP内容，确保不同信号源能正常显示。
9. 支持EDID管理，可读取输出设备的EDID并存储，最多可存储8组EDID数据。
10. 支持正向高速通道和内嵌控制信号分离切换模式。
11. 支持HDMI 1.4、HDCP1.4以及DVI 1.0协议。支持高色深，以及高达3.25Gbps速率。
12. 支持全高清：HDPC:1920 x 1200P@60_24bit；HDTV:1920 x 1080P@60_36bit。
13. 具有掉电记忆功能和现场记忆功能：带有断电现场保护功能；并可保存和调用10个切换状态。
14. 豪华水晶按键并带有发光指示功能，当前切换信息能直接通过LCD屏获得，操作便捷。
15. 具有2路RS-232通讯接口。
16. 具有1路网络端口，可以通过以太网远程控制，支持8个用户同时连接。
17. 内置国际通用电源。
|
型号 |
CS-8204H |
|
接口 |
|
|
可接输入卡 数量 |
2 |
|
可接输出卡 数量 |
2 |
|
输入路数 |
8 |
|
输出路数 |
8 |
|
支持输入插卡类型 |
CS-8204HR，CS-8204DR，CS-8204CR， |
|
|
CS-8204TR，CS-8204SR，CS-8204GR， |
|
支持输出插卡类型 |
CS-8204HC，CS-8204DC，CS-8204TC， |
|
|
CS-8204CC，CS-8204SC，CS-8204GC， |
|
接口带宽 |
3.25Gbps，全数字 |
|
串口控制 |
|
|
数量 |
1 |
|
串行控制接口 |
RS-232，9-针母D型接口 |
|
波特率与协议 |
波特率：9600，数据位：8位， |
|
|
停止位：1，无奇偶校验位 |
|
串行控制口结构 |
2=TX，3=RX，5=GND |
|
以太网控制 |
|
|
以太网控制接口 |
RJ-45母接口 |
|
以太网控制协议 |
TCP/IP |
|
以太网控制速率 |
自适应10M/100M，全双工或半双工 |
|
规格 |
|
|
电源 |
100V AC～240V AC，50/60Hz，国际自适应电源 |
|
最大功耗 |
107W |
|
产品重量 |
6.3Kg |
|
储存、使用温度 |
-20℃～+70℃ |
|
储存、使用湿度 |
10%～90% |
|
机箱尺寸 |
3U |
|
平均故障间隔时间 |
30,000小时 |
|
尺寸（L x W x H） |
484 x 354 x 132mm |
