型号

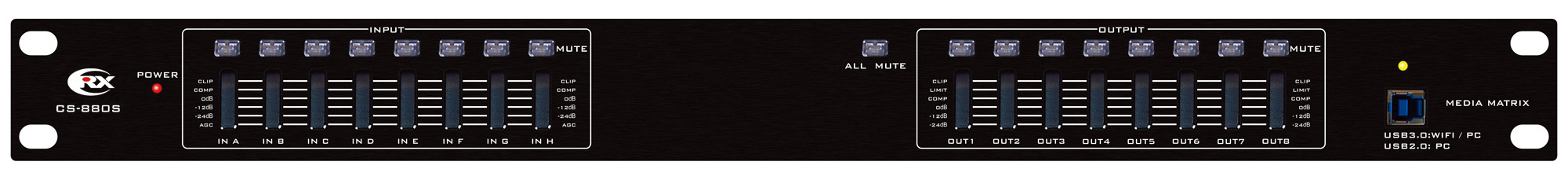

CS-880S

输入通道及插座

8路插拔式端子模拟输入，4组立体声光纤输入（每组数字口传输两路音频信号）

输出通道及插座

8路插拔式端子模拟输出，4组立体声光纤输出（每组数字口传输两路音频信号）

输入阻抗

平衡：20KΩ

输出阻抗

平衡：100Ω

PC接口

面板1个USB3.0接口、后板2个RS-485串口（RJ-45座），USB3.0控制接口可扩展为WIFI控制接口

共模拟制比

>78dB(1KHz)

输入范围

≤+25dBu

频率响应

20Hz-20KHz(±0.5dB)

信噪比

≥118dB@1KHz0dBu

失真度

<0.005% OUTPUT=0dBu/1KHz

通道分离度

>88dB(1KHz)

输入通道功能

输入哑音

每个通道都单独哑音控制

输入增益

调节范围：-80dB-+12dB、步距为0.1dB

输入延时

每个输入通道有单独延时控制,调节范围0-1000ms，小于10ms,步距为21us,10ms-20ms, 步距为84us,大于20ms,步距0.5ms

输入均衡

每输入通道设8个参量均衡,在Parmeter下调整参数为:中心频率点：20Hz-20KHz，共239个频点带宽：0.05oct-3.00oct、步距为0.05oct

增益：-20dB至+20dB、步距为0.1dB

输入噪声门

每个输入通道有单独的噪声门调节，范围：-120dBu至-40dBu

反馈抑制

全部输入通道共用一个4级反馈抑制

其他

每个输入通道独立单独哑音控制，相位有同相（+）或反相（-）

自动增益设置(AGC)

门限值：-80dBu-+20dBu、步距为0.5dBu，比率：1:1.0-1:20小于1:20时,步距为0.1大于1:2.0时,步距为0.5,

响应时间：50ms-5000ms、步距为1ms，释放时间：0.3ms-200ms、<1ms，步距为0.1ms；>1ms，步距为1 ms

压缩设置

门限值：-40dBu-+20dBu、步距为0.5dBu，比率：1:1.0-1:20小于1:20时,步距为0.1大于1:2.0时,步距为0.5,

响应时间：0.3ms-200ms、>1ms，步距为0.1ms,释放时间：50ms-5000ms,步距为1 ms

输出通道功能

输出选择

每个输出通道可独立选择不同的输入通道或选择输入通道的任意组合

输出增益

每个输出通道有单独的增益调节，范围：-80dB至+12dB，步距为0.2dB

输出延时

每个输出通道有单独延时， 0-1000ms，<10ms，步距为21us； 10ms-20ms，步距为84us,大于20ms步距为0.5ms

分频器设置

每个输出通道可单独设置低通滤波器（LPF）和高滤波器（HPF），可调整参数为：滤波器类型：Linkwitz-Riley/Bessel/Butterworth

频点：20Hz-20KHz   衰减斜率：12dB/oct，18dB/oct，24dB/oct，30dB/oct，36dB/oct，42dB/oct，48dB/oct

限幅器设置

每个输出通道可单独设置限幅器，可调整参数为：门限值：-30dBu-+19.9dBu、步距为0.1dBu，响应时间：0.3ms-200ms、<1ms，

步距为0.1ms，>1ms，步距为1ms释放时间：可设定为50ms-5000ms，步距为1ms

输出均衡

每输出通道设9个参量均衡:均衡方式可选择Parameter/Lo-Shelf/Hi-Shelf.A、在Parameter状态下可调整参数为：中心频率点：20Hz-20KHz，

带宽：0.05oct-3oct、步距为0.05oct 增益：-30dB至+20dB、步距为0.1dB.B、在Lo-Shelf和Hi-Shelf状态下可调整参数为：

中心频率点：20Hz-20KHz，步距1Hz斜率：6dB/12dB增益：-30dB至+20dB、步距为0.1dB

输出相位

同相（+）或反相（-）

处理器

96KHz采样频率，32-bit DSP处理器，24-bit A/D及D/A转换

显示

输入/输出各6段LED显示信号电平

功耗

≤40W

电源

~110-240V 50-60Hz

产品尺寸（LxWxH）

482x285x44 mm

净重

2.5Kg
